電動葫蘆的電氣原理和具體操作內容

編輯：大力起重機械瀏覽：3143 添加時間：2023-06-01 11:01:44

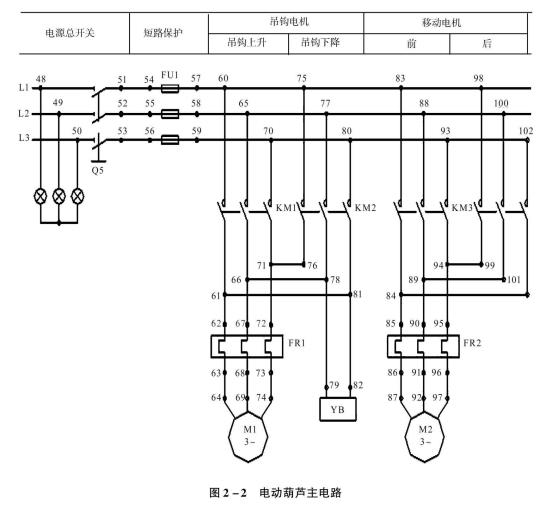

電動葫蘆的電氣原理圖如圖2-2所示。M1為吊鉤電機，控制吊鉤的上升和下降運行，M2為移動電機，控制吊鉤的前進和后退。

按下升降電機上升按鈕開關SB1時，接觸器KM1的電磁線圈通電，主觸點閉合，電機MI正轉動上升；松開按鈕開關SB1，接觸器KM1的電磁線圈失電，各觸點復位，電機M1停止轉動。

按下升降電機下降按鈕開關SB2時，接觸器KM2的電磁線圈通電，主觸點閉合，電機M1反轉動下降；松開按鈕開關SB2，接觸器KM2的電磁線圈失電，各觸點復位，電機M1停止轉動。

按下吊鉤移動前進按鈕開關SB3時，接觸器KM3的電磁線圈通電，主觸點閉合，電機M2正轉動前進；松開按鈕開關SB3，接觸器KM3的電磁線圈失電，各觸點復位，電機M2停止轉動。

按下吊鉤移動后退按鈕開關SB4時，接觸器KM4的電磁線圈通電，主觸點閉合，電機M2反轉動右移；松開按鈕開關SB4，接觸器KM4的電磁線圈失電，各觸點復位，電機M2停止轉動。
