環鏈和鋼絲繩電動葫蘆的牽引方法詳解

電動葫蘆根據牽引材料不同分為鋼絲繩和環鏈電動葫蘆，在同等規格條件下，環鏈電動葫蘆在運行距離、使用壽命、定位精度等方面均具有優勢。為確保換流變平穩牽引，采用兩臺環鏈電動葫蘆同步牽引，用牽引鋼絲繩、卸扣以及環鏈電動葫蘆將換流變與地錨連接在一起，如圖4所示。

?

?

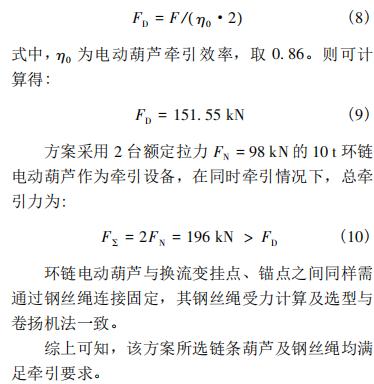

其中連接兩側地錨和換流變掛點與環鏈電動葫蘆之間鋼絲繩的型號、長度均一致。牽引前，將兩個電動鏈條葫蘆的鏈條調整為同等長度，牽引過程中，設置兩個環鏈電動葫蘆為同一擋位，由一名操作員進行操作。啟動后，保持勻速牽引，其速度不超過1.5 m/min。如牽引過程出現軌道小車與軌道偏差位置過大導致摩擦增大時，可以調整兩電動葫蘆差速以改變軌道小車中性線位置，避免咬軌。若環鏈電動葫蘆鏈條長度小于牽引距離，則拉完鏈條后停止牽引，卸力后將鏈條葫蘆的鏈條拉回，再重新調整完成剩余牽引距離。下面進行牽引力計算分析，由式(2)可知換流變牽引水平牽引力為260. 67 kN，則電動葫蘆的額定受力為:

?

環鏈電動葫蘆與換流變掛點、錨點之間同樣需通過鋼絲繩連接固定，其鋼絲繩受力計算及選型與卷揚機法一致。綜上可知，該方案所選鏈條葫蘆及鋼絲繩均滿足牽引要求。

?

?
